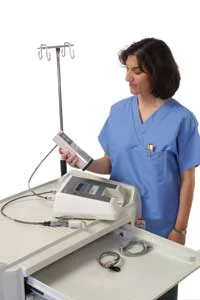

Index 2 to lekkie, przenośne narzędzie, które zawiera wstępnie załadowane krzywe R producentów oraz możliwość zdefiniowania innych marek do testowania pulsoksymetrów.Index2 Fluke Series Tester pulsoksymetru Presety ruchu, tryb odtwarzania, transmisja
Index 2 to lekkie, przenośne narzędzie, które zawiera wstępnie załadowane krzywe R producentów oraz możliwość definiowania innych „marek” do testowania pulsoksymetrów.
Wstępnie ustawione tryby ruchu, tryb odtwarzania, regulacja poziomu transmisji (TLC) oraz polecenia komputerowe zwiększają możliwości testowania. Index 2 można również skonfigurować tak, aby zawierał opcjonalną funkcję symulacji elektrycznej z testem sondy. Symulacje optyczne i elektryczne pozwalają technikom szybko izolować problemy. Test sondy identyfikuje wadliwe sondy dzięki ilościowym wynikom testów.
Funkcje
Przenośność
Dziesięć wstępnie załadowanych krzywych R producentów
Możliwość definiowania przez użytkownika „marek” dla większości innych producentów
Krzywe R dla pulsoksymetrów Masimo, Nonin i Philips Medical Systems (dawniej Agilent / H-P)
Sześć dostępnych miejsc na krzywe R do pobrania
Jednoczesna symulacja ruchu i poziomu tlenu tętniczego
Skala amplitudy fali tętniczej, kalibrowana w jednostkach perfuzji
Symulacje ruchu stukania/drżenia w celu zbadania wpływu ruchu
Port RS-232 do sterowania komputerowego
Fizjologiczny palec
Symulacje elektryczne z testowaniem sondy
| Specyfikacja |
| O2 |
| Zakres: |
35 % do 100 % |
| Rozdzielczość: |
1 % |
| Dokładność: |
100 % do 75 %: ± 1 % ± dokładność testowanego urządzenia; 74 % do 50 %: ± 3 % ± dokładność testowanego urządzenia; < 50 % nieokreślona |
| Powtarzalność: |
Powtarzalność: ± 1 odchylenie standardowe |
|
| Ciągłość |
| Zakres: |
30 BPM – 250 BPM |
| Rozdzielczość: |
1 BPM |
| Dokładność: |
1 % ± 1 BPM |
|
| Amplituda tętna |
| Zakres: |
0 do 100 % nominalnej amplitudy tętna |
| Rozdzielczość: |
1 % |
|
| Test sondy |
| Ciągłość/Rezystancja: |
Amplituda tętna wynosi 20 % maksymalnej jasności przepuszczania |
| Macierz testowa: |
Mierzy wszystkie kombinacje możliwych połączeń w macierzy XX punktów |
| Zakres: |
250 O do 150 kO |
| Dokładność: |
± 5 % odczytu |
|
| Test napięcia LED/detektora |
| Format testu: |
Mierzy spadek napięcia na czerwonej diodzie LED, podczerwonej diodzie LED i fotodetektorze po przyłożeniu wewnętrznie generowanego sygnału testowego |
| Sygnał testowy: |
Stałe źródło prądowe @ 1 mA |
| Obwód otwarty: |
maks. 2,5 V |
| Zakres pomiaru/wyświetlania: |
0 V do 4 V |
| Dokładność: |
± 5 % odczytu, 0,4 V do 4 V |
|
| Test dynamiczny |
| Format testu: |
Odpowiedź fotodetektora/diody na światło czerwone i podczerwone generowane przez sondę podczas pulsowania wewnętrznym sygnałem testowym |
| Sygnał testowy: |
Pulsowanie między dwiema diodami LED; stały poziom prądu @ 1 mA |
| Wyniki testu: |
Zakres nominalny od 0 do 2000 |
|
| Suma kontrolna |
|
Suma wszystkich lokalizacji w chipie programu; wyłącznie do użytku serwisowego |
|
| Informacje ogólne |
| Wyświetlacz: |
2-liniowy x 24-znakowy LCD super twist |
| Żywotność baterii: |
Co najmniej 4 godziny ciągłego użytkowania |
| Ładowarka baterii: |
Wyłącznie ładowarka do baterii kwasowo-ołowiowych
Wejście: 100 V do 250 V, 50-60 Hz, 0,3 A
Wyjście: +12 V dc, 0,5 A |
| Temperatura pracy: |
15 oC do 35 oC (59 oF do 95 oF) |
| Temperatura przechowywania: |
0 oC do 50 oC (32 oF do 122 oF) |
| Wilgotność |
10% do 90% bez kondensacji |
| Wymiary (SxGxW): |
26,4 cm x 25,4 cm x 10,2 cm
(10,4 cala x 10 cali x 4 cale) |
| Waga: |
2,38 kg (5 funtów) |
|
|
|
|
