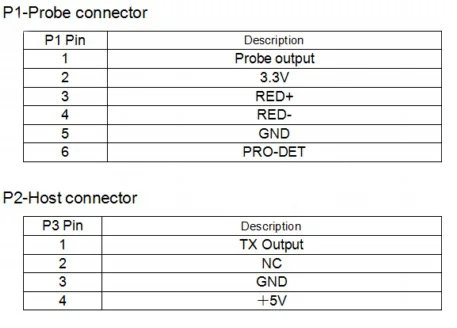

Model MD 100 SPO2 module has two connector (as in the attachment) P1 and P2 and you will need to make a cable with 2 connectors first end is 4 or 6 pin connector it is 2
|
Model MD 100 moduł SPO2 ma dwa złącza (jak w załączniku)
P1 i P2 i będziesz musiał wykonać kabel z 2 złączami
pierwszy koniec to złącze 4- lub 6-pinowe
to złącze 2,54 * 4P i 2,54 * 6P
drugi koniec służy do podłączenia czujnika SpO2 lub płyty głównej i należy go wykonać zgodnie z potrzebą
MD100: http://www.meditech.com.cn/OEM-module/Meditech-Modules/Digital-SpO2-module/detail |
|
Model MD 100 moduł SPO2 ma dwa złącza (jak w załączniku)
P1 i P2 i będziesz musiał wykonać kabel z 2 złączami
pierwszy koniec to złącze 4- lub 6-pinowe
to złącze 2,54 * 4P i 2,54 * 6P
drugi koniec służy do podłączenia czujnika SpO2 lub płyty głównej i należy go wykonać zgodnie z potrzebą
MD100: http://www.meditech.com.cn/OEM-module/Meditech-Modules/Digital-SpO2-module/detail |
